授权专利
一种头颈部肿瘤放射治疗保护架
公开(公告)号: CN221181418U

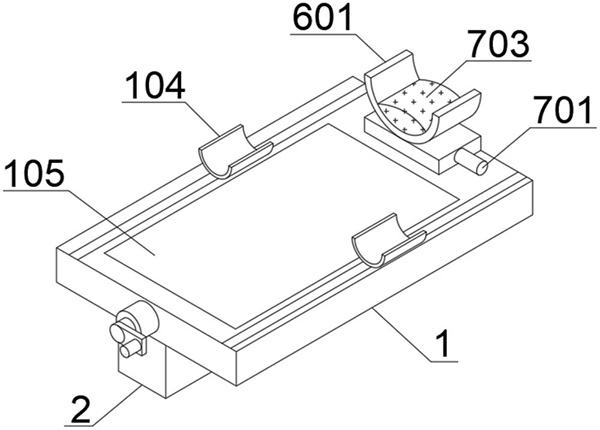

摘要附图:
标题: 一种头颈部肿瘤放射治疗保护架
专利类型: 实用新型
申请日: 2023-08-25
公开(公告)日: 2024-06-21
申请号: CN202322291487.0
发明人: 郑先斌
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61N5/10
法律状态/事件: 授权
技术功效语段: [0015]1.本实用新型通过安装有第一转轴、第一锥齿轮、第二锥齿轮和第一滚珠丝杆，所述第一转轴外壁套装有第一锥齿轮，所述第一转轴外壁安装有第一底座，所述第一底座内壁底部安装有第二转轴，第二转轴外壁套装有第二锥齿轮，且第二锥齿轮与第一锥齿轮外啮合，所述第二转轴外壁顶部安装有第一滚珠丝杆，实现了对患者躺卧角度的调节功能，解决了患者在保护架上躺卧角度不能调节导致患者躯干不适的问题;[0016]2.本实用新型通过安装有充气机、加压管道和颈部气囊，所述第二底座内壁底部安装有充气机，充气机外壁侧面安装有进气管道，充气机外壁侧面安装有排气管道，充气机外壁顶部安装有加压管道，且加压管道与颈部气囊连通，实现了对患者颈部的保护、调节功能，解决了患者躺卧时颈部僵直引起患者不适感的问题。
摘要: 本实用新型公开了一种头颈部肿瘤放射治疗保护架，包括第一转轴、第一锥齿轮、第二锥齿轮和第一滚珠丝杆，所述第一转轴外壁套装有第一锥齿轮，所述第一转轴外壁安装有第一底座，所述第一底座内壁底部安装有第二转轴，第二转轴外壁套装有第二锥齿轮，所述第二转轴外壁顶部安装有第一滚珠丝杆。本实用新型通过安装有第一转轴、第一锥齿轮、第二锥齿轮和第一滚珠丝杆，所述第一转轴外壁套装有第一锥齿轮，所述第一转轴外壁安装有第一底座，所述第一底座内壁底部安装有第二转轴，第二转轴外壁套装有第二锥齿轮，所述第二转轴外壁顶部安装有第一滚珠丝杆，实现了对患者躺卧角度的调节功能，解决了患者在保护架上躺卧角度不能调节导致躯干不适的问题。
