授权专利
一种乳腺外科穿戴式引流装置
公开(公告)号: CN221181189U

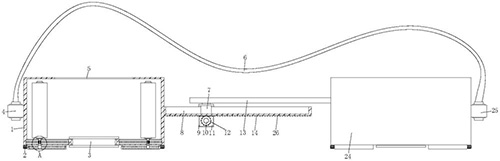

摘要附图:
标题: 一种乳腺外科穿戴式引流装置
专利类型: 实用新型
申请日: 2023-09-18
公开(公告)日: 2024-06-21
申请号: CN202322533595.4
发明人: 田甜
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M1/06
法律状态/事件: 授权
技术功效语段: [0012]1、该乳腺外科穿戴式引流装置，通过利用第一微型电机带动丝杆进行旋转，可以带动第二滑块在第二转动槽的内部滑动，利用第二滑块滑动可以带动顶部的转轴进行转动，转轴转动时可以带动外侧的第二齿轮进行旋转，利用转轴移动可以带动连接轴进行移动，同时借助第一齿条与第二齿轮啮合连接，可以带动转轴进行旋转，利用转轴旋转可以带动挤压辊进行旋转，由此可以对第一放置箱的内部乳房进行挤压，完成引流工作，通过利用乳液吸收棉可以对乳汁进行接取，进一步提高引流效率。[0013]2、该乳腺外科穿戴式引流装置，通过利用第二微型电机带动第一齿轮进行旋转，利用第一齿轮与侧板啮合连接，可以带动移动箱进行移动，利用移动箱移动可以带动第一滑块在第一滑槽的内部滑动，由此可以调节连接板的位置，利用连接板移动可以带动第二放置箱进行移动，由此可以根据患者的胸距进行调节，提高了实用性。
摘要: 本实用新型公开了一种乳腺外科穿戴式引流装置，涉及医疗器具技术领域，包括第一放置箱，所述第一放置箱与第二放置箱的内部均开设有第二转动槽，所述第二转动槽的内部滑动连接有第二滑块，所述第二滑块的顶部转动连接有转轴，所述转轴的顶部固定安装有连接轴，所述连接轴的外侧固定套接有挤压辊，本实用新型的有益效果为：利用第二滑块滑动可以带动顶部的转轴进行转动，利用转轴移动可以带动连接轴进行移动，同时借助第一齿条与第二齿轮啮合连接，可以带动转轴进行旋转，利用转轴旋转可以带动挤压辊进行旋转，由此可以对第一放置箱的内部乳房进行挤压，完成引流工作，通过利用乳液吸收棉可以对乳汁进行接取，进一步提高引流效率。
