授权专利
一种给药管
公开(公告)号: CN221106715U

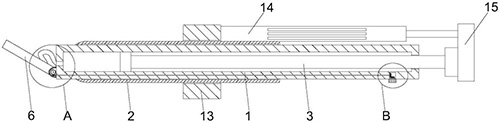

摘要附图:
标题: 一种给药管
专利类型: 实用新型
申请日: 2023-07-14
公开(公告)日: 2024-06-11
申请号: CN202321863886.3
发明人: 夏雪
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: A61M31/00
法律状态/事件: 授权
技术功效语段: [0013]1、该给药管，通过药管内外分别设置的管套和活塞杆，使药管可以随着管套进入到肠道内，推动活塞杆移动，将药液由排液管和喷头喷洒至肠道内，同时，在喷头一侧的调节器内蜗轮和蜗杆啮合，以及药管内壁锥齿轮组啮合的作用下，使药管一侧的转扭可以手动驱动喷头旋转，调节其角度，有利于更加精准的将喷头对准病变处，避免药液的浪费。[0014]2、该给药管，通过管套外壁螺纹连接的安装套，根据需求，使安装套一侧的电动伸缩杆运行时，其输出端的压板可以保持一定的速度和时间挤压活塞杆，从而保障药液喷出的剂量和压力，且可拆卸式结构，便于安装套与管套的分离。
摘要: 本实用新型公开了一种给药管，涉及医疗器械技术领域，包括药管本体的外侧套接有套管，药管本体的内部滑动连接有活塞杆，药管本体的一端固定连接有排液管，药管本体的一端且位于排液管的一侧固定安装有调节器，调节器的一侧转动连接有喷头，排液管的一端与喷头固定连接。本实用新型的有益效果为：该给药管，通过药管内外分别设置的管套和活塞杆，使药管可以随着管套进入到肠道内，推动活塞杆移动，将药液由排液管和喷头喷洒至肠道内，同时，在喷头一侧的调节器内蜗轮和蜗杆啮合，以及药管内壁锥齿轮组啮合的作用下，使药管一侧的转扭可以手动驱动喷头旋转，调节其角度，有利于更加精准的将喷头对准病变处，避免药液的浪费。
