授权专利
一种医用显微镜镜套
公开(公告)号: CN221124976U

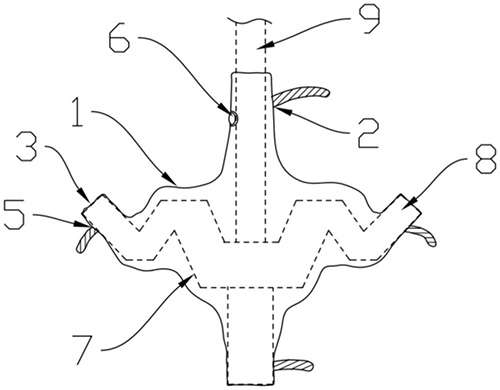

摘要附图:
标题: 一种医用显微镜镜套
专利类型: 实用新型
申请日: 2023-09-20
公开(公告)日: 2024-06-11
申请号: CN202322553102.3
发明人: 王辉
当前申请(专利权)人: 首都医科大学附属北京潞河医院
IPC分类号: G02B21/00 | G02B21/24
法律状态/事件: 授权
技术功效语段: [0019]1、在本实用新型中，通过收拢部的设置，收拢部与显微镜的机械臂紧密贴合，使得形变套通过收拢部与显微镜的机械臂连接，从而固定套设在显微镜上，形变套与显微镜构成密闭空间，实现无菌隔离防护和防止交叉感染，进而避免显微镜暴露在外部环境，影响手术的无菌环境。收拢部可收缩和舒张的方式，便于将形变套套设于显微镜上，以及从显微镜上取出。[0020]2、在本实用新型中，通过镜头套的设置，使得每个镜头均套设有一个镜头套，便于通过形变套来观测镜头显示的图像，同时由于显微镜上的镜头的设置，当显微镜静止不动的时候，每个镜头朝向的方向均不同，当镜头套套设在镜头上时，每个镜头套的状态为相互远离的状态，镜头对镜头套具有支撑的作用，使得镜头套不易发生移动，也不容易脱离镜头，进而避免了由于形变套发生移动出现影响观测镜头图像的视野，影响手术操作，严重时，还影响手术的成功。通过镜头套的数量与镜头数量配合设置，避免出现多余的镜头套，或镜头套不够的情况，造成无菌防护达不到要求，和影响手术的进行。
摘要: 本实用新型公开了一种医用显微镜镜套，属于医疗辅助器械技术领域。显微镜镜套包括形变套，形变套一端设置有收拢部，形变套另一端设置有多个套设于显微镜镜头的镜头套，镜头套与镜头数量相匹配，通过镜头套可视镜头中的图像;当形变套套设于显微镜时，收拢部朝向显微镜方向收缩，收拢部与显微镜贴合，通过收拢部与显微镜接触，形变套固定套设于显微镜上，形变套与显微镜构成密闭空间;当从显微镜上取下形变套时，收拢部朝远离显微镜方向舒张，形变套脱离显微镜。解决了现有显微镜套与目镜、物镜等连接处容易移动，造成视野被遮挡的问题。
